Závesná banská lokomotíva
BEVEX 90
Dieselhydraulická, dvojkabínová lokomotíva stavebnicového typu s elektronickým ovládaním. Šesť alternatív zostavenia a jazda v oboch smeroch bez obracania.
BEVEX 90
Použitie
Závesná banská lokomotíva BEVEX 90 je určená na prepravu vlakovej súpravy (hmôt alebo fárajúcich) po jednokoľajnicovej závesnej dráhe (I 155, I 250) schváleného typu v horizontálnych a úklonných banských dielach, ako aj na povrchových pracoviskách do úklonu 30°. Je určená pre prostredie s nebezpečím výbuchu (SNM-2) v chodbách s prúdením vzduchu min. 330 m³·min⁻¹.
Lokomotíva s najnovšou koncepciou má elektronické ovládanie a kontrolu mikropočítačom, zvýšený príkon a je viacdielna, dvojkabínová a ergonomicky riešená. Stavebnicový typ v alternatívach I. až VI. umožňuje variabilné spojenie s vlakovou súpravou. Ťažná sila na hnacie kladky je odvodená od moderného vznetového motora cez hydrostatický prevod s pomalobežnými hydromotormi POCLAIN.
Vybavenie
- Elektronické ovládanie a kontrola mikropočítačom
- Automatická elektronická výkonová regulácia hydrostatického prevodu
- Dva nezávislé brzdové systémy
- Združený ovládací kábel 12 – 30 m
- Dva obmedzovače rýchlosti
- Kontrolné snímače s optickoelektronickou signalizáciou
- Pomocný obvod pre závesné mobilné zdvíhacie zariadenia
- Blok zberu porúch (tzv. čierna skrinka)

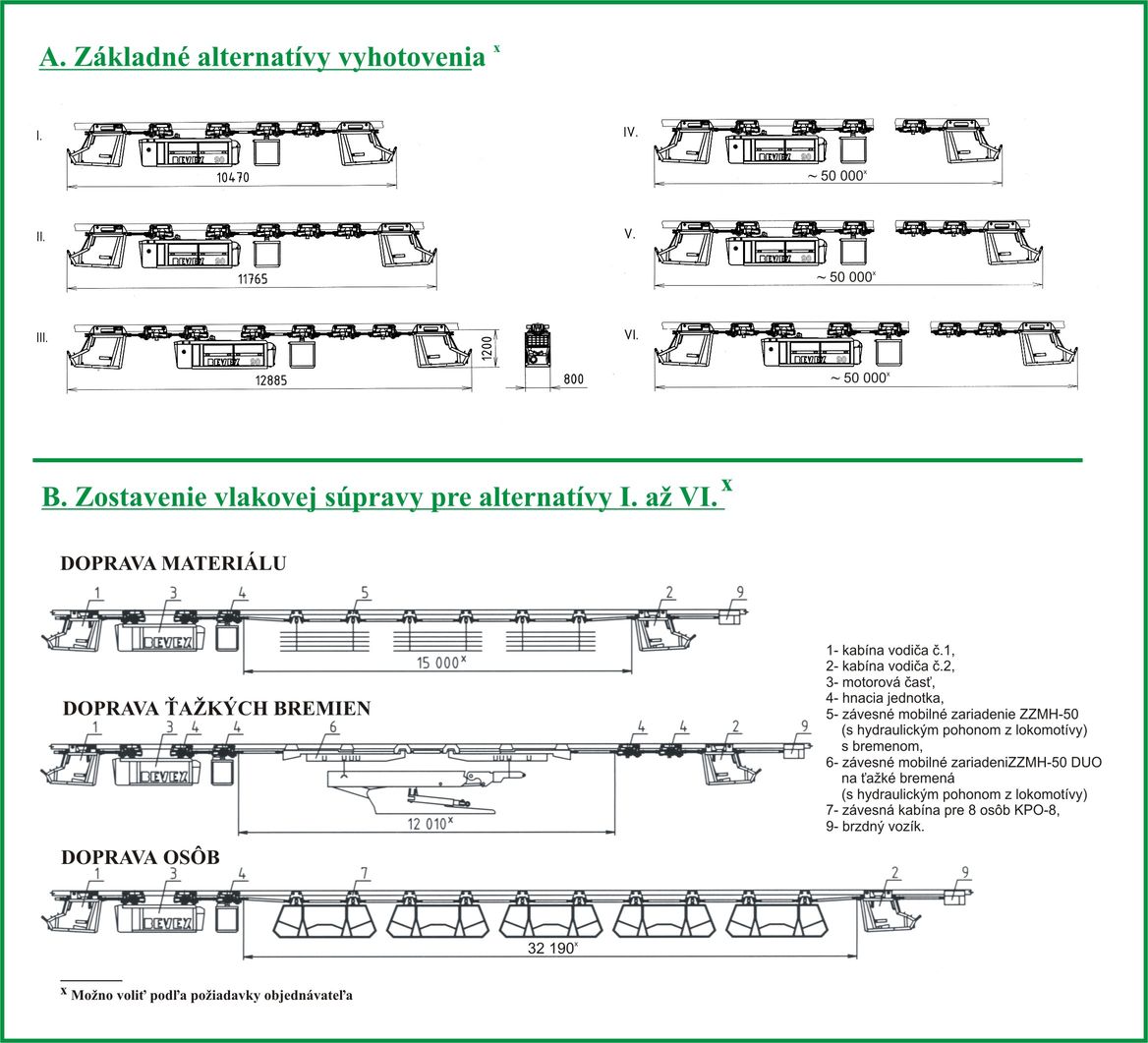

Alternatívy vyhotovenia
Šesť základných zostavení súpravy
Technické údaje
Parametre a hodnoty
Pohon
- Spaľovací motor — príkon / otáčky
- 91 kW / 46,0 s⁻¹
- Prevod — hydrostatický, tlak max.
- 32 – 35 MPa
- CO vo výfukových plynoch
- do 0,05 %
- NOx
- do 0,075 %
Pomocný obvod
Na napojenie závesných mobilných zdvíhacích zariadení.
- Tlak obvodu max.
- 36 MPa
Elektroobvod
- Hlavný / ovládací a kontrolný
- 12 V ExiM2EExdI / 12 V; 5 V ExiM2EExibI
Trať
- Profil dráhy
- I 155, I 140
- Sklon trate
- do 30°
- Polomer oblúkov — horizontálny / vertikálny
- 4 m / 8 m
Rozmery a hmotnosti
| Alternatíva | I | II | III | IV | V | VI |
|---|---|---|---|---|---|---|
| Počet hnacích jednotiek | 4 | 5 | 6 | 4 | 5 | 6 |
| Dĺžka max. (mm) | 10 470 | 11 765 | 12 885 | ~50 000 | ~50 000 | ~50 000 |
| Výška po koľaj (mm) | 1 200 | 1 200 | 1 200 | 1 200 | 1 200 | 1 200 |
| Šírka (mm) | 800 | 800 | 800 | 800 | 800 | 800 |
| Hmotnosť cca (kg) | 4 900 | 5 400 | 5 850 | 4 950 | 5 450 | 5 900 |
Trakčné hodnoty (suchá trať)
| Alternatíva | I | II | III | IV | V | VI |
|---|---|---|---|---|---|---|
| Ťažná sila (kN) | 80 | 100 | 120 | 80 | 100 | 120 |
| Brzdná sila (kN) | 120 | 150 | 180 | 120 | 150 | 180 |
| Dopravná rýchlosť (m/s) | 2,0 | 1,8 | 1,5 | 2,0 | 1,8 | 1,5 |
Hmotnosť vlakovej súpravy max. (t)
| Alternatíva | I | II | III | IV | V | VI |
|---|---|---|---|---|---|---|
| Sklon trate 0° | 70 | 84 | 96 | 70 | 84 | 96 |
| Sklon trate 12° | 31,9 | 41,3 | 46,0 | 31,9 | 41,3 | 46,0 |
| Sklon trate 25° | 15,4 | 19,1 | 22,6 | 15,4 | 19,4 | 22,6 |
Príslušenstvo
Dodávané a voliteľné
Základné
- Náhradné diely na jednoročnú prevádzku
- Technická dokumentácia
- Servisná knižka
Zvláštne (na objednávku)
- Štartovací agregát AS-16
- Ručné čerpadlo paliva a oleja ČNO-2
- Ručný hydraulický agregát HA-9
- Skúšačka dýz spaľovacieho motora NC-50
- Prípravok na skúšanie obmedzovača rýchlosti PKO-1
- Zariadenie na meranie ťažnej a brzdnej sily PMTS-120
